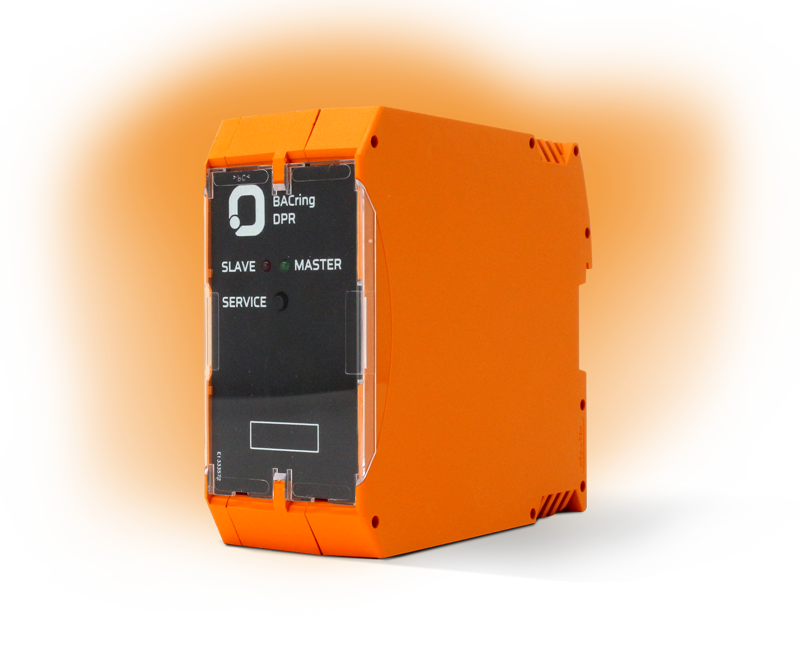

DPR Switch

Beschreibung

Der DPR Switch ermöglicht die Verbindung von zwei redundanten Einheiten aus DPC Zentrale und DPB Buscontroller für eine vollständig redundante Steuerung.

DPR Switch

Schaffung hoher Ausfallsicherheit

Kommt es zu einem Störereignis, wechselt DPR Switch auf die weiterhin funktionsfähigen Komponenten und stellt so die ordnungsgemäße Funktion der Gesamtanlage nebst Meldung der Störung an das Gebäudeleitsystem sicher. Das System kann zusätzlich um eine unterbrechungsfreie Stromversorgung (USV) erweitert werden, um im Falle eines Stromausfalls die Systemfunktion aufrecht zu erhalten.

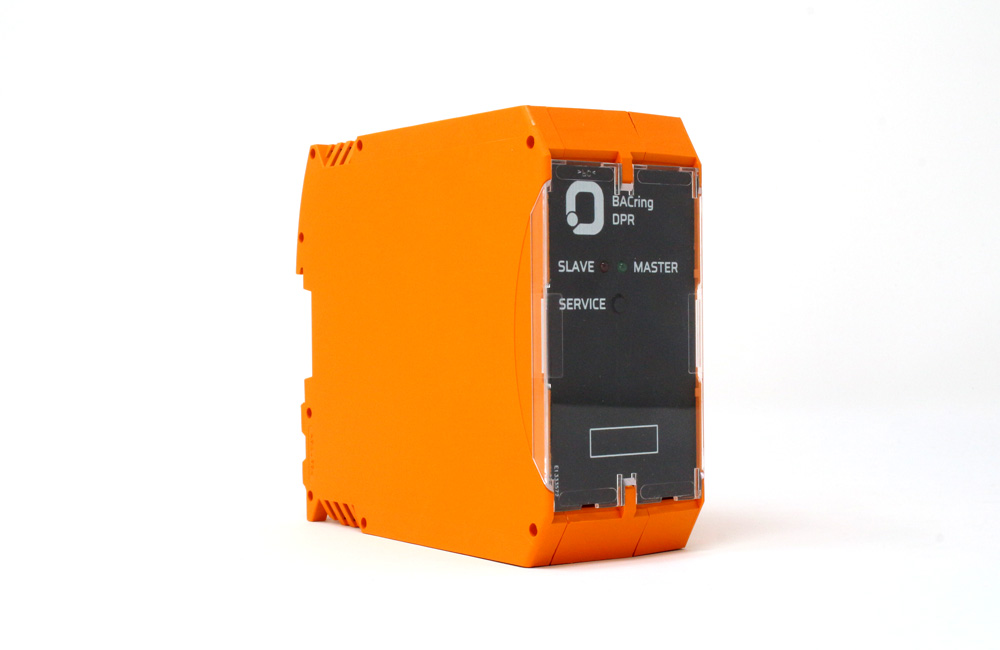

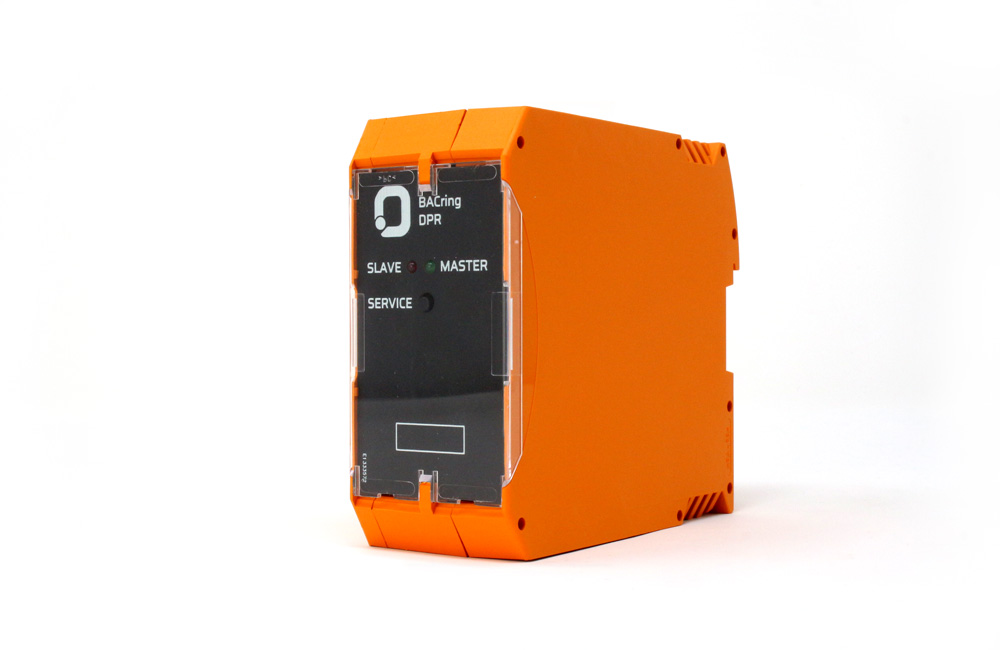

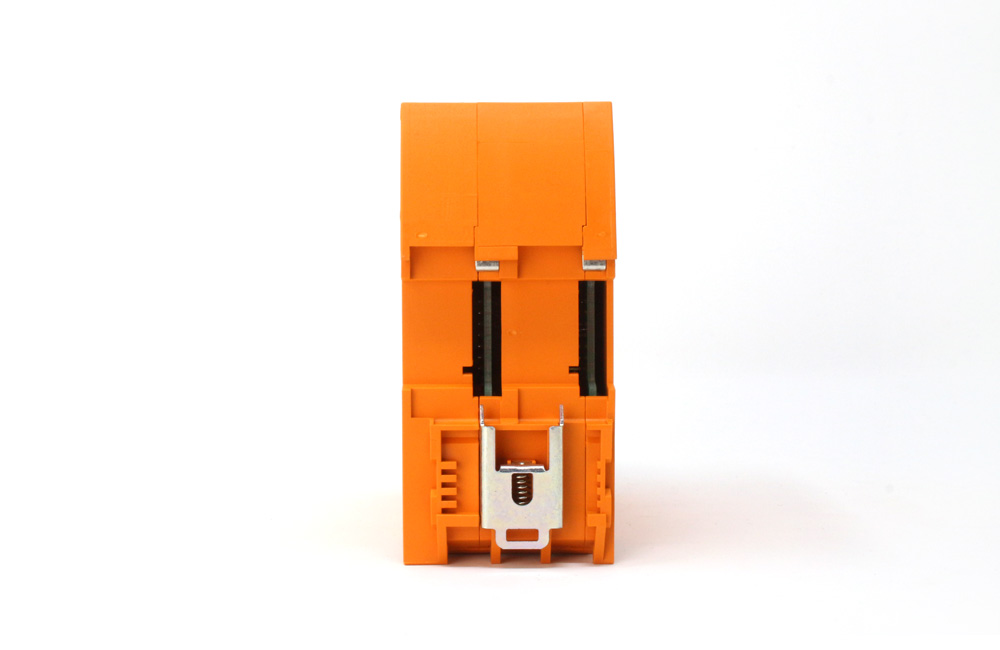

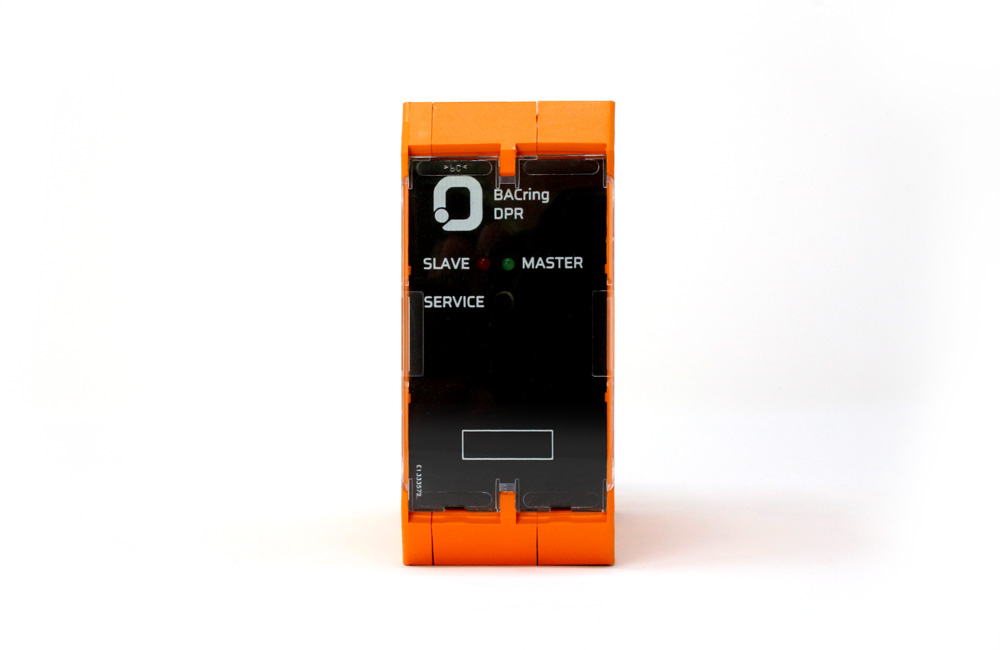

Produkt­bilder

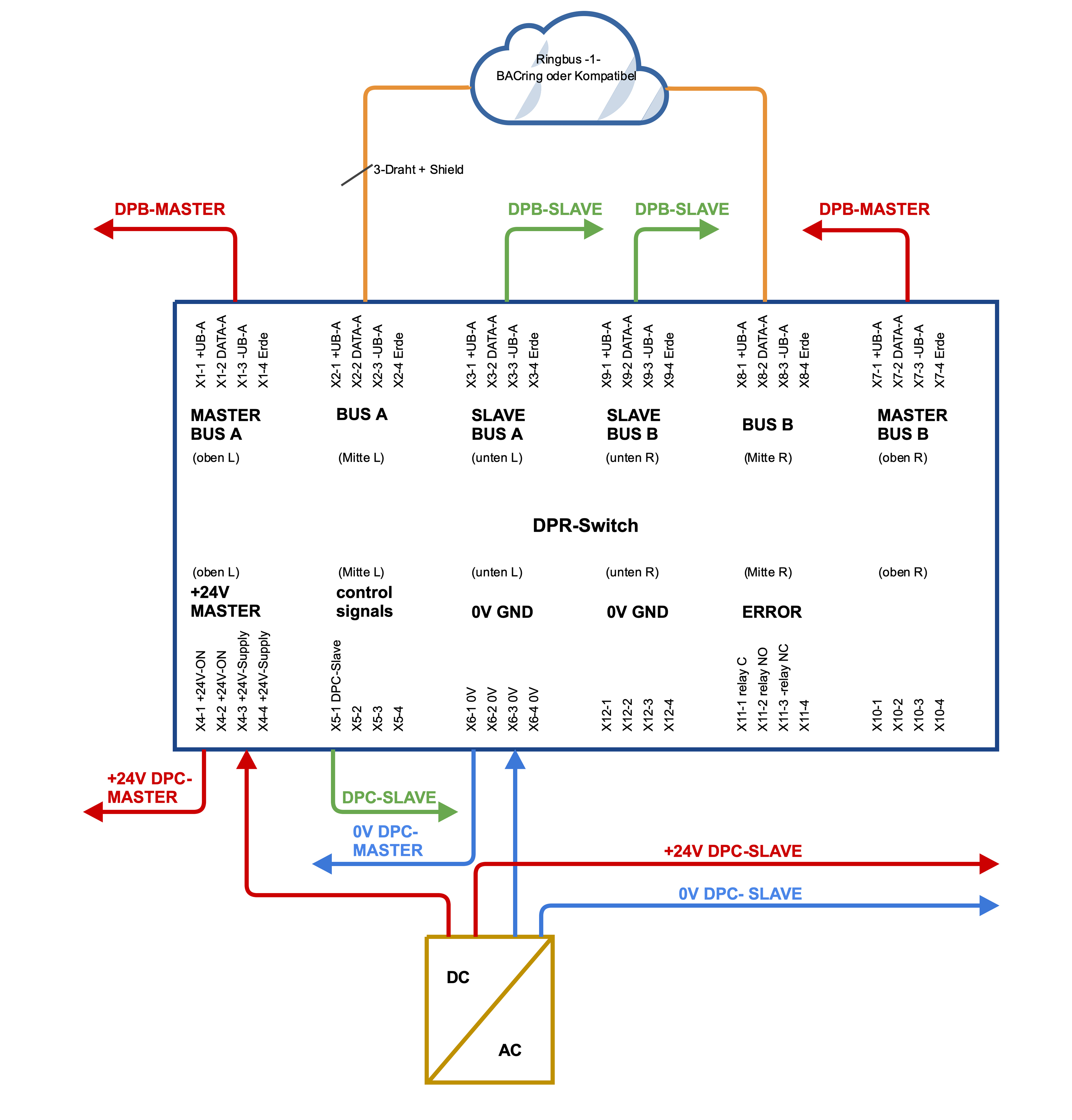

Anschluss­schema

Mehr Informationen

Spannungs­versorgung
+18 - 27V DC, max. 2 W
Anzeigen
Master Grüne LED / Slave Rote LED
Bedien­elemente
  • Service-Taster
Umschaltzeiten
automatisch, wählbar (2 - 10 Minuten)
Anschlüsse
  • 6 x 4-poliger Busanschluss Phoenix Contact FKCT-2,5/4-ST-KMGY (4-pin, female)
  • 4 x 4-poliger 24V-Poweranschluss Phoenix Contact FKCT-2,5/4-ST-KMGY (4- pin, female)
  • 1 x 4-poliger Fehlerrelais Phoenix Contact FKCT-2,5/4-ST-KMGY (4-pin, female)
  • 1 x 4-poliger Kontrollsignalanschluss Phoenix Contact FKCT-2,5/4-ST-KMGY (4-pin, female)
EMV Konformität
  • 2014/35/EU, EN61000-6-1, EN61000-6-3, EN61000-4-2..-5
Wartung
Wartungsfrei
Montage
Hutschienenmontage
Temperatur
0° bis +50°C
Luft­feuchtigkeit
  • lagernd: 0% - 100%, nicht kondensierend
  • Betrieb : 0% - 100%, nicht kondensierend
Sicherheits­klasse
IP 20
Abmessungen (B x H x T)
46 x 114 x 120 mm
Gehäuse
Phoenix ME MAX (orange)
Gewicht
ca. 0,3 kg
